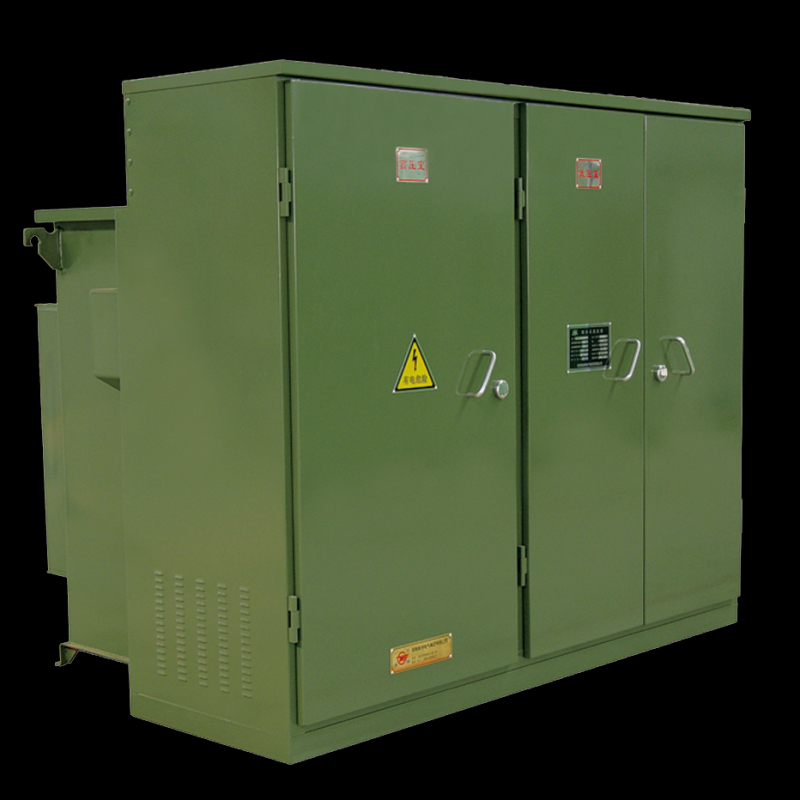

组合式变压器（美式箱变）是将变压器器身、开关设备、插入式熔断器、后备熔断器、分接开关及相应辅助设备组合于一体的电力设备。它是集受电、馈电及变压器等器件于一体的成套变配电装置：将变压器器身、高压负荷开关、保护熔断器等设备放在同一个油箱中（即共箱式）或将变压器器身与高压负荷开关、保护用熔断器等设备放在两个彼此隔离的油箱中（即分箱式），因而其体积小，结构紧凑；组合变高压外部引线为全绝缘结构，无需绝缘距离，在操作时以保证人身安全；200A电缆接头可带负荷插拔；可加避雷器、带电指示器、故障指示器等附件；联结组别采用Dyn11，其突出优点是电压质量高、中性点不漂移和降低三次谐波的干扰；组合变过载能力强、损耗小、抗短路能力强、防雷性能强和噪音低；即可用于环网，又可用于终端，转换方便，提高供电可靠性。同时，它具有多种低压方案及无功补偿自动投切功能，并具有防凝露措施。产品普遍适用于工矿企业、绿化区、高层建筑、商业中心、居民小区、乡村、工厂和铁路等供电。

产品结构特点

1、结构紧凑，占地面积小。将变压器器身、负荷开关、保护用熔断器等设备装于同一个油箱内，因而体积小。占地面积仅为传统型箱式变电站的三分之一。

2、运行可靠。变压器采用双熔断器保护。插入式熔断器采用双敏熔丝，用于过负荷和变压器低压故障的保护。后备保护熔断器用于变压器器身故障的保护。两级全范围保护变压器。

3、安全环保。全密封全绝缘结构,无须绝缘距离,可靠保证人身安全。采用电缆进出线,无须配电室。

4、运行成本低、供电质量高。采用性能较高的S9或SR11型变压器器身，具有较低的损耗，极大的降低了运行成本。采用D/yn11型结线方式具有中性点不漂移、噪音低、防雷性能好等特点。

5、使用方便。有环网型和终端型结构，在应用中可灵活选用。

6、高低压操作间隔间装有联锁保证操作安全。

7、产品适用面广。可集高压计量和低压无功补偿于一体，并能在低压侧采取防窃电措施。满足电力部门的特殊要求

8、低压操作间隔空间大允许多路出线。

产品使用环境：

海拔高度：≤1000米；环境温度：最高温度+40℃，最低温度-25℃；湿度：日相对湿度平均值不超过95%，月相对湿度平均值不超过90%；风速：户外风压不超过700Pa(34m/s)；防震：水平加速度不大于3m/s2.水平加速度1.5 m/s2；安装地点倾斜度：不大于3度；安装环境：周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动；超过上述条件规定时，可与本公司协商决定。
