GGJ系列无功率自动补偿产品介绍

GGJ型无功率自动补偿,适用于工矿企业及民用住宅交流50Hz，三相380V、100KVA-1000KVA变压器容量的配电系统，作为无功功率补偿之用。GGJ是与GGD型低压配电屏配套使用。可根据电网对无功功率补偿的需求量在10-120S内间隔时间内自动控制分组电容器分4-12组(步)投入或切出电网，从而实现无功功率自动补偿，稳定供电网电压质量，降低输配电系统和变压器的损耗，达到节能耗提高电网供电质量的目的。

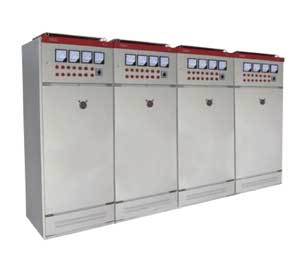

 GGJ电容柜，适用于各类潮湿及尘埃车间。适用于轻纺、冶金、化工、矿山、机械等厂矿企业，作为交流50Hz，额定电压380V或 660V，额定电流至630A的三相三线、四线或五线制的低压配电系统中，作为动力和照明配电之用。同时还可以作低压控制系统中作部分控制使用。

技术参数：  产品绝缘电压：500V 主回路的额定工作电压：交流380V 控制回路额定电压：36V、110V、127V、220V、380V

         电气数据： 额定电压：380VAC~3;额定绝缘电压：660VAC~3;

额定频率：50HZ或60HZ;

补偿方式：三相补偿和单相补偿相结合。

补偿容量：420kvar~60kvar。 　　

补偿方式：循环投切，编码投切，模糊控制自动投切。

最快响应时间：≤20ms； 柜体高度：2000mm、 2200mm； 宽度：600、

800、1000、1200mm； 厚度：600、800、1000mm； 防护等级：IP30。

主要应用领域：广泛运用在变电站、工厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿等场合。
